Taqa P15 (Rijn Charlie)

De P15-A, C & D (ook wel de Rijn Charlie, of alleen Rijn) van Taqa zijn gekoppelde platformen. De P15-A is het wellhead platform waar de olie omhoog gehaald wordt. De P15-C is een verwerkingsfabriek en op de P15-D komt het gas binnen van diverse satelliet platformen. Het gas wat binnenkomt op de P15-D komt o.a. van de P15-G, P15-E, P15-A, P18-A en diverse sub sea putten. Het platform is begonnen met produceren in het jaar 1985 en zit in de stratigrafische eenheid Rijn Member. Het behandelde gas gaat via de P15-D door een 40 km lange en 26″ dikke leiding richting de Maasvlakte. De geproduceerde olie gaat vanaf de P15-C door een 42 km lange en 10″ dikke leiding richting Hoek van Holland.

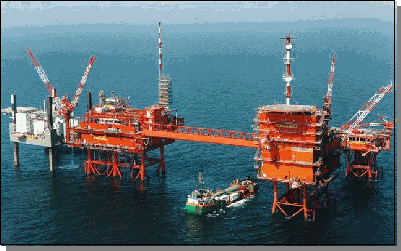

p15 overview

Het gasvoorkomen

De voorkomens van P15 zijn gelegen op dieptes variërend van ongeveer 2475 meter tot ongeveer 3150 meter. De reservoirs zijn opgebouwd uit zandstenen van de ‘Main Buntsandstein Subgroep’ van Trias ouderdom en worden afgewisseld met dunne schalie afzettingen. Deze gesteenten zijn afgezet onder warme woestijncondities met spaarzame maar intense neerslag, en bestaan voor het merendeel uit duin- en rivierafzettingen. De aeolische duin zanden vertonen in het algemeen de beste reservoir eigenschappen. De afsluitende lagen van de voorkomens zijn de overliggende Triassische kleisteen formaties. Afdichting langs de begrenzende breuken van de voorkomens wordt verkregen door kleisteen formaties van verschillende geologische ouderdom en in sommige gevallen mogelijk ook door kleismeer van de breukvlakken. Het gas in de voorkomens is ontstaan uit de steenkool afzettingen van het Carboon tijdperk.

Meer informatie over de P15 is te vinden op NLOG

Het condensaat wat uit het gas is gehaald word naar de P15-C geëxporteerd en samen met de ruwe olie door een 42 km lang leiding richting een verwerker in Hoek van Holland gestuurd.

5 1 stem
Artikelbeoordeling
Liked it? Take a second to support Alex van den Steen on Patreon!
Become a patron at Patreon!
Abonneer
Laat het weten als er
guest

:bye:

:bye:
:good:

:good:
:negative:

:negative:
:scratch:

:scratch:
:wacko:

:wacko:
:yahoo:

:yahoo:
B-)

B-)
:heart:

:heart:
:rose:

:rose:
:-)

:-)
:whistle:

:whistle:
:yes:

:yes:
:cry:

:cry:
:mail:

:mail:
:-(

:-(
:unsure:

:unsure:
;-)

;-)

8 Reacties
Oudste
Nieuwste Meest gestemd
Inline feedbacks
Bekijk alle reacties
balletpak

Dank u voor het artikel, het is heel goed uitgelegd!

Hans Menge

Correctie: De P15-A is het wellhead platform (puttendeck) van de P15-C.
Dus hier komt olie vandaan en geen gas.
Als ook van het voormalige, inmiddels verwijderde, P15-B platform wat een satelliet platform was.
Op de foto zie je de P15-B op de sloop liggen.


Bedankt Hans voor de correctie op het artikel.
En zeker bedankt voor de foto van het 15B platform. Maar wel een beetje sneu om dat hoopje schroot zo te zien liggen :(

Als ik zo vrij mag zijn.. Heb je nog meer foto’s van de Taqa platformen? Van deze operator heb ik vrijwel niks.
Alvast bedankt

Laatst bewerkt op 2 jaren geleden door Alex van den Steen
Bernard van Engen

Op het eind van de installatie in december 1985 is bijgaande foto genomen van Amoco Rijn Charlie. Links staat het booreiland Dixylin Field boven het puttenplatform. Achter het hoofdplatform ligt de Seafox1. De Seafox 1 had toen geen eigen kraan maar gebruikte een rupskraan geplaatst op draglineschotten.
Toen de opbouw geplaatst moest worden was de golfslag zodanig dat de Hermod het platform pas na een week kon plaatsen in verband met de kritische diepgang t.o.v. de waterdiepte. Bouw en hookup werden verzorgd door Grootint in Zwijndrecht.


Wederom een waardevolle toevoeging aan het artikel. Bedankt hiervoor!
Wel bijzonder, het booreiland ken ik helemaal niet, en na enig google zoekwerk kan ik er ook niks over vinden :|

Heeft u nog veel offshore foto’s? Ik ben heel erg geïnteresseerd in foto’s zoals u heeft geüpload naar de site.
Dank!

Bernard van Engen

Ik heb vanaf 1973 tot 2009 voor diverse bedrijven en diverse functies in projectteams onshore en offshore gewerkt, maar ik kan ze niet allemaal vinden op de site, zoals Neptune K12E/G16aA, Total L7 en L7PB, Vermillion Zuidwal, diverse buitenlandse projecten.

Wow, dus echt vanaf het prille begin de offshore meegemaakt (Ik ben jaloers). Het kan zeker kloppen dat u platforms mist op de site, het is ook zeker niet alles. Ik mis van diverse operators nog een heleboel platformen, dit komt mede omdat ik zelf niet veel, of niet bij deze operators heb gewerkt.
Maar mochten er foto’s zijn van platformen wil ik deze maar al te graag toevoegen.
Gr

Bernard van Engen

Sorry, maar de naam van het booreiland klopte niet.
De juiste naam was F.G. McClintock. Hierbij nog een foto
